สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
HUATAO
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
วาล์วควบคุม HT
ติดต่อเรา

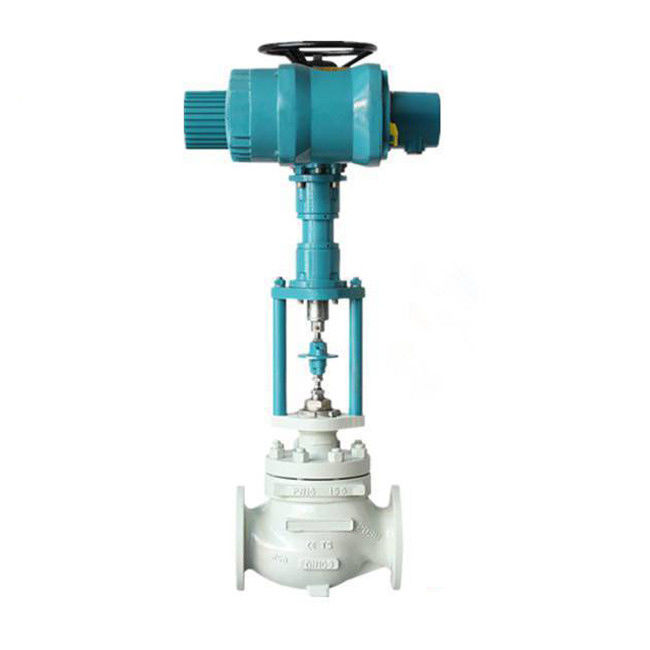

ไดอะแฟรมวาล์วปรับไฟฟ้าจังหวะตรงวาล์วควบคุมไฟฟ้า
แนะนำการควบคุมวาล์วควบคุม
ลักษณะการไหลของวาล์วควบคุมไฟฟ้าคือความสัมพันธ์ระหว่างการไหลสัมพัทธ์ของตัวกลางที่ไหลผ่านวาล์วควบคุมไฟฟ้าและการเปิดภายใต้เงื่อนไขที่ว่าความแตกต่างของความดันระหว่างปลายทั้งสองของวาล์วยังคงที่ลักษณะการไหลของวาล์วควบคุมไฟฟ้ามี 3 ประเภท ได้แก่ ลักษณะเชิงเส้น ลักษณะเปอร์เซ็นต์เท่ากัน และลักษณะพาราโบลา
วาล์วควบคุมไดอะแฟรมไฟฟ้าใช้ไดอะแฟรมซึ่งพอดีกับใบหน้าที่ยกขึ้นของตัววาล์วเพื่อให้แน่ใจว่ามีการปิดผนึกไม่มีการบรรจุในตัววาล์วองค์ประกอบการควบคุมคือไดอะแฟรมที่ยืดหยุ่นพอร์ตการไหลของวาล์วควบคุมไดอะแฟรมนั้นราบรื่นมากวัสดุซับในและไดอะแฟรมสามารถทำจากวัสดุป้องกันการกัดกร่อน
วาล์วควบคุมดังกล่าวใช้แอคชูเอเตอร์ไฟฟ้าขนาดเล็ก แข็งแรง และมีความแม่นยำสูงพร้อมฟังก์ชันเปิด-ปิดหรือสัญญาณกระแสตรง 4-20mA DC หรือ 1~5V เพื่อให้รับรู้ถึงการกระทำตามสัดส่วนของวาล์ว ซึ่งเหมาะสมกับสภาพการทำงานที่ต้องการมากกว่า ความต้านทานการกัดกร่อนและความต้านทานพิษ
ไดอะแฟรมวาล์วไดอะแฟรมควบคุมไฟฟ้าแบบสโตรคตรง (วาล์วควบคุมไฟฟ้า) มีข้อได้เปรียบของโครงสร้างที่เรียบง่าย ต้านทานเส้นทางการไหลขนาดเล็ก แรงการไหลที่มากกว่าวาล์วอื่นที่มีลำกล้องเดียวกัน ไม่มีการรั่วไหล และสามารถใช้สำหรับการควบคุมความหนืดสูงและอนุภาคแขวนลอย ของเหลว(ยางหรือโพลีเตตระฟลูออโรเอทิลีน) เหมาะสำหรับควบคุมด่างแก่และสารกัดกร่อนรุนแรงประกอบด้วยวาล์วไดอะแฟรมและแอคชูเอเตอร์ไฟฟ้า PSL ซีรีส์มีระบบเซอร์โวในแอคชูเอเตอร์ไฟฟ้า ไม่จำเป็นต้องใช้เซอร์โวแอมพลิฟายเออร์เพิ่มเติม และสามารถควบคุมการทำงานได้ด้วยสัญญาณควบคุมอินพุต (4-20MA หรือ 1-5VDC) และแหล่งจ่ายไฟเฟสเดียว พารามิเตอร์ต่างๆ เช่น ความดัน การไหล อุณหภูมิ และระดับของเหลว
ข้อกำหนดทางเทคนิคหลักของวาล์วควบคุมการควบคุม
ดัชนีประสิทธิภาพ
เส้นผ่านศูนย์กลางที่กำหนด (มม.): 15 20 25 32 40 50 65 80 100
ค่าสัมประสิทธิ์การไหล Kv: 8 12 16 28 60 68 90 160 300
แรงดันที่กำหนด: MPa1.0
พร้อมกับตัวกระตุ้น: PSL202 PSL 204 PSL 208 PSL 210
ช่วงชัก (มม.):10 16 25 40
ความดันแตกต่างที่อนุญาต MPa:1.0
แหล่งจ่ายไฟ: 220V±10%50Hz
ระดับการป้องกัน IP65
ข้อผิดพลาดพื้นฐาน: ±1.0%
โซนตาย: ≤±1.0%
ฮิสเทอรีซิส: ≤±1.0%
ควบคุมขนาดวาล์วควบคุมและน้ำหนัก
| เส้นผ่านศูนย์กลางที่กำหนด (มม.) | อืม) | ยาว(มิลลิเมตร) | อืม) | น้ำหนัก (กิโลกรัม) |
| 15 | 47.5 | 140 | 578 | 15.5 |
| 20 | 52.5 | 145 | 578 | 16.5 |
| 25 | 57.5 | 155 | 578 | 17.5 น |
| 32 | 67.5 | 165 | 587 | 22 |
| 40 | 72.5 | 190 | 602 | 24 |
| 50 | 80 | 210 | 642 | 31 |
| 65 | 90 | 240 | 650 | 54 |
| 80 | 97.5 | 270 | 655 | 59 |
| 100 | 107.5 | 335 | 737 | 73 |
